數字音頻分配器

數字音頻（AES/EBU）分配器包括兩個型號，分別是有源分配器（DDS208）和無源分配器（DDS502）。

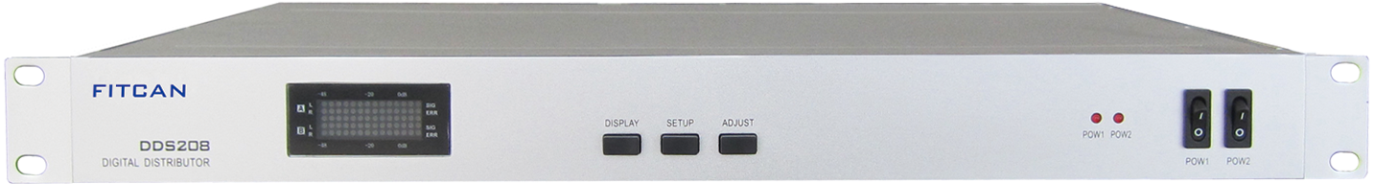

DDS208（有源）

功能特點

遵循AES3-2009及《GY/T 158-2000演播室數字音頻接口》標準

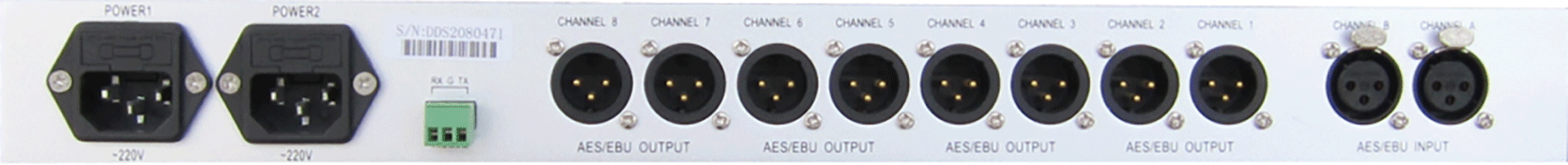

2個AES/EBU輸入（A和B），8個AES/EBU輸出（1-8），均為平衡式卡儂接口
每個AES/EBU輸出可設定成A或B兩個輸入中的任何一個，可構成一個1分8或兩個獨立的1分4
關機后，1和2兩個輸出通道分別與A和B兩個輸入通道直接連通，應用于總控系統可實現主通路的關機直通
面板LED點陣顯示2個AES/EBU輸入信號的幅度大小及信道狀態（正?；蝈e(cuò)誤）
面板菜單操作，設置內容掉電保護
雙電源供電
技術指標

輸入/輸出接口：平衡式 XLR、帶變壓器隔離
輸入/輸出阻抗：110 Ω
最小數字輸入信號電壓：200 mVp-p
輸出數字信號電壓：3-5 Vp-p
JITTER：< 0.01UI
體積： 19 英寸 1U 標準機箱

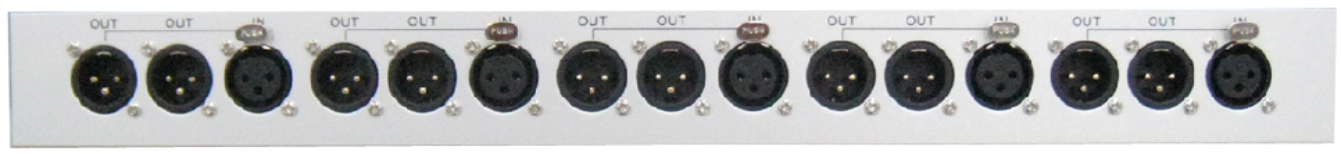

DDS502（無源）

功能特點

遵循AES3-2009及《GY/T 158-2000演播室數字音頻接口》標準
5個1進2出 AES/EBU無源數字音分
專用數字變壓器設計，在保持阻抗平衡的基礎上使插入損耗降至最低
安全模式下不需電源，即可工作
技術指標

輸入/輸出接口:平衡式XLR
輸入/輸出阻抗：110 Ω
輸入數字信號電壓：400mVP-P — 7.0VP-P
輸出數字信號電壓：約是輸入信號電壓的0.7 倍
抖動：小于0.01UI
體積: 19英寸1U
