帶AoIP接口的緊湊型刀片式AES3/AES67多切一

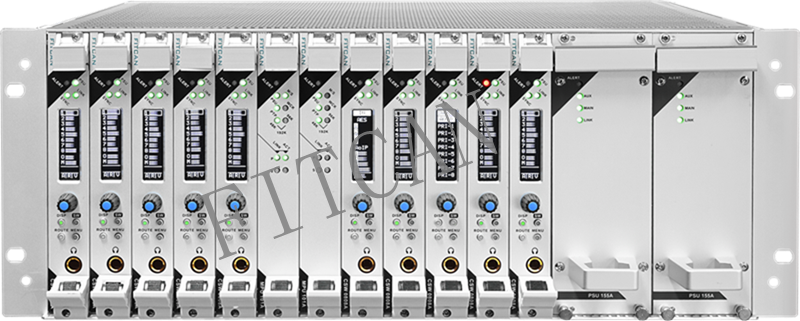

CSW0808 帶AoIP接口的緊湊型刀片式AES3/AES67多切一的設備，適合于規?；陌惭b部署場合

刀緊湊型片式結構，4U高度，可安裝于標準19英寸機箱

支持熱插拔，可長期不間斷工作，支持不斷電維護

采用FPGA +單片機的架構，不含操作系統，切換動作支持同步和異步兩種方式
4個AES/EBU輸入和4個AES/EBU輸出，信號源可以來自任何AES3輸入或AES67輸入，可設置1-8個優先級，支持自動及手動選擇

多切一板卡工作不依賴于主控板，配置數據均保存在各板卡內，獨立運行

具備掉電直通功能

內置了固態墊樂裝置，可通過 USB下載墊樂文件

支持RS485、GPI/O控制

支持多切一面板顯示和手動菜單配置、應急操作

面板按鍵可鎖定

接口類型

輸入接口： 4 個AES/EBU

輸出接口： 4 個AES/EBU
GPI/O接口： 4 GPI + 4 GPO
標準USB接口： 1個
遠程控制接口： 1個 RS485
性能指標

采樣率： 48KHz/96KHz
量化深度： 24bit
標準輸入輸出阻抗： 110Ω ±10%
標準輸出電平（信號幅度）： 4.5Vp-p
最小輸入電平（輸入電壓靈敏度）： 200mVp-p
SRC 范圍： 22.8K-192KHz

抖動： 0.003UI
