TDM+AoIP超融合矩陣

超融合矩陣DB3000F可視為IP化音頻與傳統音頻的深度融合體。一方面能使現有設備與AoIP技術快速結合；另一方面，各類音頻設備深度融合使系統更加精簡、高效和可用。

技術特性

·電信級架構

刀片式插卡及無源高速背板設計；雙星形結構；可配置主備兩張主控制卡、擁有多達10個高密度I/O卡槽位

主備冗余電源；所有板卡和電源均支持熱插拔

多款機箱可選
·TDM+AoIP的結合
混合使用TDM和AoIP兩種聯網技術
控制卡設計了SFP+接口，可自定義AoIP網和TDM網的連接
·強處理核心

控制卡使用FPGA電路完成信號的路由和切換，可進行信號預處理及電平分析

被交換信號可來自于各I/O卡、控制的輸入及DSP處理后的輸出，單控制卡交換規?？蛇_4096ch×4096ch

連接點狀態支持即時保存，自動恢復

兩個控制卡互為熱備份運行，同時與各I/O卡連接并交換音頻數據
·高接入密度
采樣率48K/96K/192KHz，量化深度16/24/32bit，背板總帶寬為25Gbps

·完善的同步機制

主備兩套同步母線，同步源可來自于AoIP網絡、字時鐘、AES11及內同步

內同步帶高穩定晶振，支持馴服功能；同步切換為軟切換，支持平滑過渡

·統一開放的管理平臺
控制部分使用OCA技術，包括對設備、路由、同步、以及備份的管理，矩陣控制數據與AoIP流。既可共網傳輸，也能分開傳輸
管理平臺采用可視化頁面清晰直觀展示控制模型和數據結構
無縫對接福川科技ACM3總控管理平臺；支持雙矩陣聯動，AoIP網絡虛擬矩陣與DB3000F實體矩陣聯動等機制。
·易于構建去中心化網絡
去中心化架構避免出現單節點故障隱患，具有設備間路由冗余

典型應用

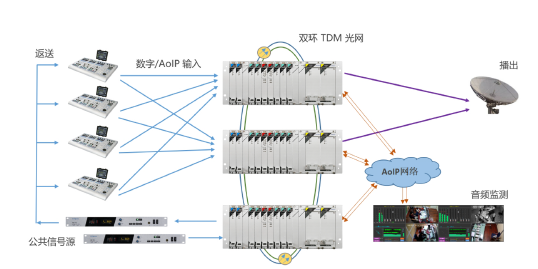

DB3000F 在廣播中心用作信號調度子系統時的應用實例

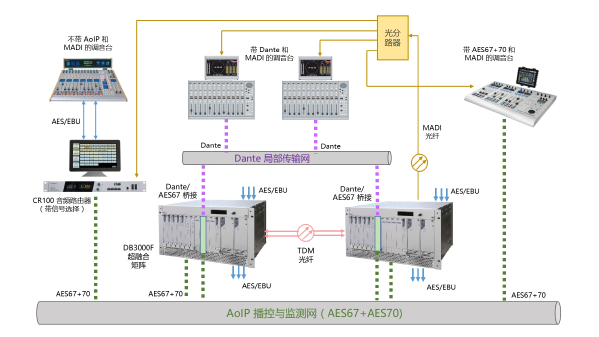

利用 DB3000F 構建廣播中心音頻骨干傳輸網
