AoIP技術的出現，為利用廣域網專線以IP流的方式實現遠程高保真信號傳輸提供了新的可實施方案。AT100正是由此需求研發的傳輸設備，基于SDH網絡構建的MSTP 傳輸，具備隔離度高、靈活性強及QoS保障等特點。滿足24bit/48K、多通道、雙向、低延時的廣播級音頻傳輸要求，能完成音頻流與管理數據的共鏈路同傳，適用于對音頻質量要求較高的傳輸場景。
基本性能
廣域網專線類型： PTN / MSTP
接入通道數：每個AoIP流4通道，雙向各 2 個流

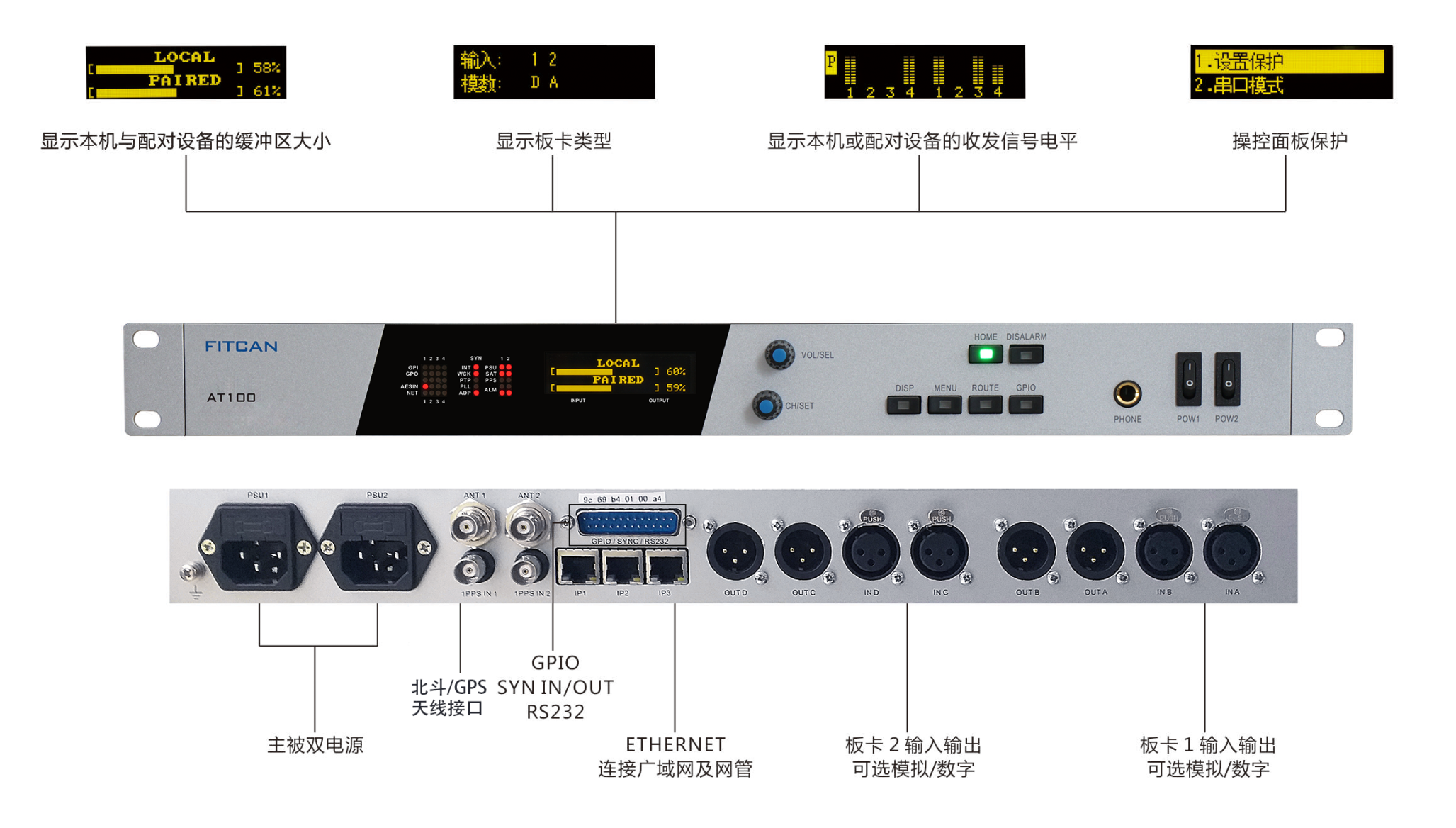

接口卡類型：兩個可更換板卡槽位，適配數字或模擬接口卡
模擬卡：2 平衡線路輸入，2 平衡線路輸出，XLR 接口
數字卡：2 AES/EBU（4ch）輸入，2 AES/EBU（4ch）輸出
傳輸質量：48KHz，16bit/24bit/32bit 無損非壓縮
同步方式：IEEE1588v2（PTP），北斗/GPS ，自適應同步
RTP傳輸方式：單播/ 組播
音頻數據包格式：GY/T 304-2016（AES67），默認1ms包時間
網絡管理：GY/T 322-2019（AES70）
輔助接口：4GPI + 4GPO/字時鐘（WordClock）輸入輸出/RS232
機箱尺寸：483 × 350 × 178（標準1U 高度）
電源及功耗：雙電源（交流85~245V/45-65Hz，整機功耗30W）
技術指標
時鐘同步精度：優于1μs（通常±100-200ns）
接收緩存時間：50—600ms可預設
同步建立時間：< 5秒
音頻動態：135dB（數字）@24bit； 110dB（模擬）@24bit
抖動：< 0.01UI
最小基帶電平：200mVp-p
模擬最高電平：+24dBu
模擬頻響：±0.2dB（20Hz-20KHz）
模擬失真：< 0.01% @+4dBu
模擬噪聲：< -88dBu（A-D）；< -84dBu（D-A）
模擬串?dāng)_：< -100dB@1KH
