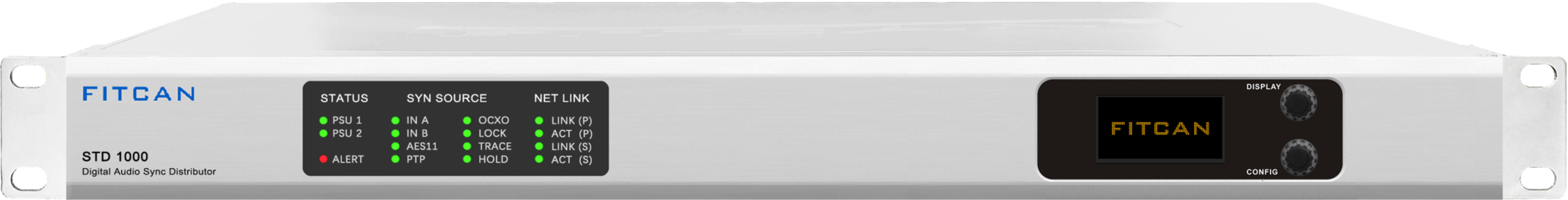

多功能同步轉換分配器

STD1000 既是一款廣播級數字音頻字時鐘（Word Clock）分配器，也是一臺適用于專業數字音頻系統內各網絡時鐘、基帶時鐘間相互轉換及分發的裝置。

功能特點

適用于廣播數字音頻系統內各類網絡時鐘、基帶時鐘間的相互轉換及分發
單設備包含Word Clock、AES11、PPS+ToD、PTPv2、PTPv1（需擴模塊）輸入和輸出接口
內置恒溫晶體振蕩器，自動馴服，同步丟失時能維持輸出
主備信號源 A/B 自動倒備，平滑切換，參數可配
同步時鐘再生功能，有效降低抖動，提高頻率和相位精度與穩定度
同時支持PTPv1和PTPv2，能充當AES67和其他設備的主時鐘、從時鐘和邊界時鐘
電信級設計，雙電源供電，長時間不間斷工作

本地化的監視與操作，同時支持遠程監控

技術指標

OCXO 頻率穩定度： 1×10^-9

跟蹤過程調節范圍：小于±0.5 ppm
采樣率：32K-192KHz （出廠48KHz）
Word Clock 輸出特性：4.5V@75Ω
機箱結構：19英寸 1U 雙電源

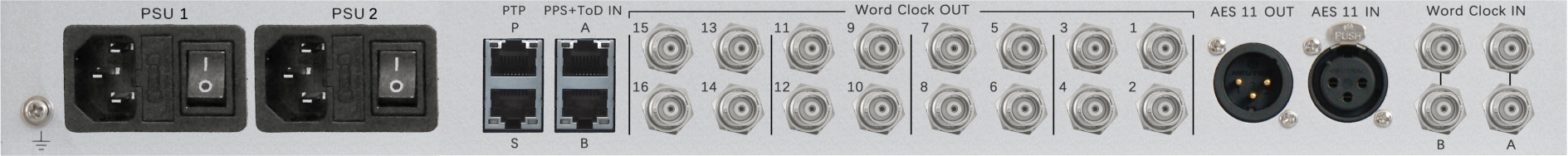

接口參數

WordClock 輸入： 2×BNC，直通環出2×BNC
WordClock 輸出：16×BNC，4組
AES11 輸入：1×XLR（母）
AES11 輸出：1×XLR（公）
PPS+ToD：2×RJ45（輸入輸出可配置）

AoIP（PTP）：2×RJ45（主/備）
